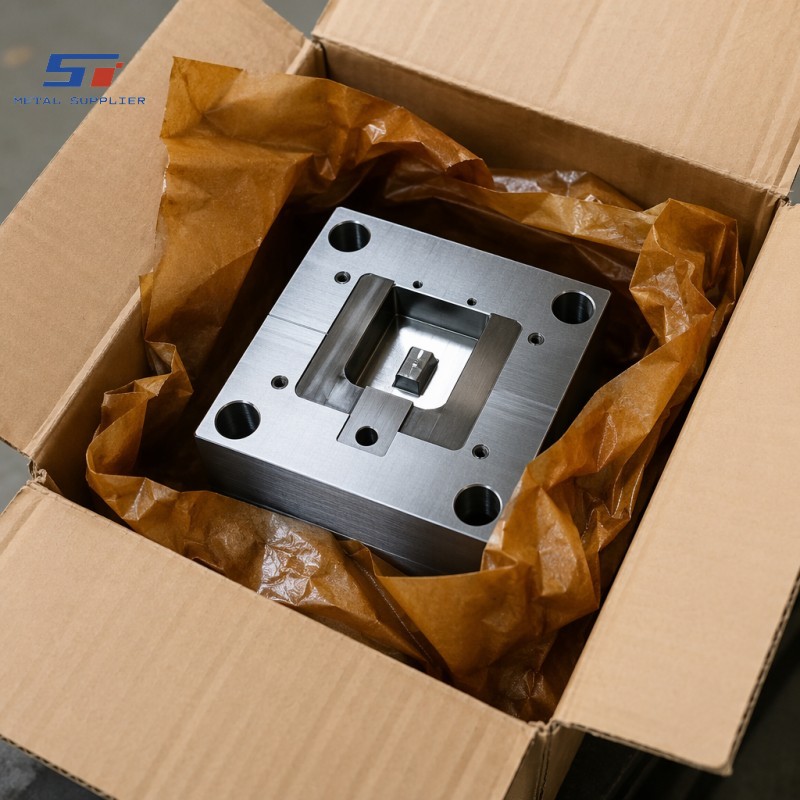

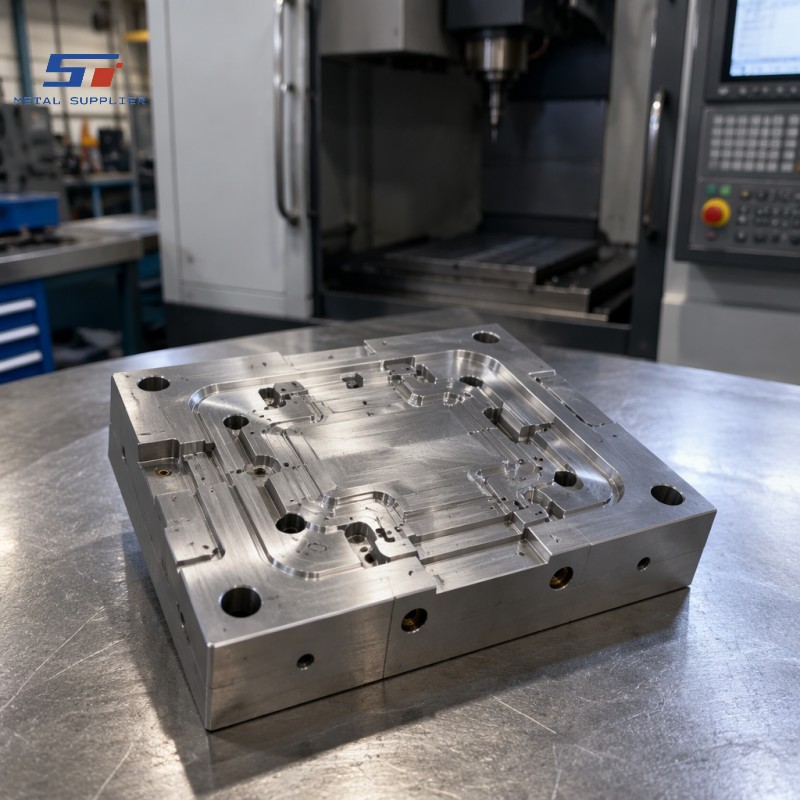

射出成形金型、ダイカスト金型、圧縮成形金型用の、精密なキャビティ、コア、冷却チャネル、エジェクタピン穴、およびパーティング面を備えたカスタムCNC加工工具鋼金型インサート。D2、H13、P20、M2、およびS136鋼材を焼鈍状態で真空熱処理により最終硬度まで仕上げ、その後精密研削および研磨を行います。インサートの最大サイズは500×400×300mmで、CADモデルとのCMM検証による3D輪郭面を備えています。
製造プロセス :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)熱処理 :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.表面処理 :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingカスタマイズ可能 :
Yes注文（最小注文数量） :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.仕様
ShengtaoのカスタムCNC加工工具鋼金型インサートは、数百もの金型プロジェクトで改良を重ねてきた製造工程を経て製造されます。まず、インサートブランクを焼きなまし状態で粗加工し、外形形状、0.2～0.5mmの加工代を含むキャビティ形状、およびエジェクタピン穴、冷却チャネル入口、ボルト穴などの貫通部をすべて形成します。次に、粗加工されたインサートを制御された炉サイクルで応力除去し、大量の材料除去によって生じた残留応力を緩和します。その後、パーティング面、ガイド穴、キャビティを仕上げ加工し、平面にはわずかな研削代、キャビティ面には研磨代を設けてニアネットシェイプに仕上げます。最後に、インサートを真空熱処理します。これは、精密工具鋼の表面脱炭、酸化、歪みを確実に防止できる唯一の方法です。熱処理後、パーティング面と重要な平面は300mmあたり0.01mm以内の精度で研削され、ガイドピラーとブッシングの穴はH7の精度でジグ研削され、キャビティは放電加工、CNC研磨、手研磨を組み合わせてSPIまたはVDI仕上げ規格に準拠した必要な表面テクスチャに仕上げられます。
工具鋼の選定は、成形プロセスと成形されるプラスチックまたは金属の種類によって異なります。D2 は、研磨性エンジニアリングプラスチック (ガラス繊維強化ナイロン、PBT、PPS) を使用する射出成形インサート用の冷間加工用工具鋼として主力です。硬度 58～62 HRC で、摩耗に強く、数百万サイクルにわたって寸法安定性を維持します。H13 は、ダイカストインサート用の熱間加工標準鋼で、鋼は 600～700℃ の溶融アルミニウムまたは亜鉛からの周期的な熱衝撃に熱割れを起こさずに耐える必要があります。硬度 48～52 HRC で、高温硬度と耐熱疲労性のバランスが取れています。P20 は、28～34 HRC で供給される予備硬化金型鋼で、加工後の熱処理なしで最終寸法に直接機械加工できます。完成部品を硬化すると許容できない反りが発生するリスクがある大型金型プレートやインサートに最適です。 S136（420系ステンレス鋼）は、金型インサートがPVCやその他の腐食性の高いプラスチックによる腐食に耐える必要がある場合、または光学的に透明な部品のために鏡面研磨可能な表面が必要な場合に選択されます。M2高速度鋼（硬度62～66HRC）は、ゲート部、遮断面、エジェクタスリーブなどの摩耗の激しい部分のインサートに使用されます。
すべての金型インサートは、CMM（三次元測定機）を用いて3D CADモデルと照合検査され、特にキャビティ形状の精度、パーティング面の平面度、ガイド穴の位置、キャビティに対するエジェクタピン穴の位置が厳密に検査されます。硬度は、インサート全体にわたってロックウェル硬度試験により複数箇所で検証されます。熱処理時間・温度チャートおよび真空炉圧力ログは、ドキュメントパッケージに含まれています。冷却チャネルは、最終加工後に15バールの圧力試験を行い、水密性を確認します。金型インサートの図面または3Dモデルをお送りいただければ、24時間以内にお見積もりいたします。
カスタマイズ可能なCNC加工工具鋼製金型インサートは、当社の主力製品の一つです。迅速な納品を保証するため、豊富な在庫を確保しており、お客様のご要望に応じて特大径シームレスパイプのカスタマイズも承ります。さらに、分光分析、機械的特性試験、圧力試験、非破壊検査（NDT）など、包括的なサービスも提供しています。
