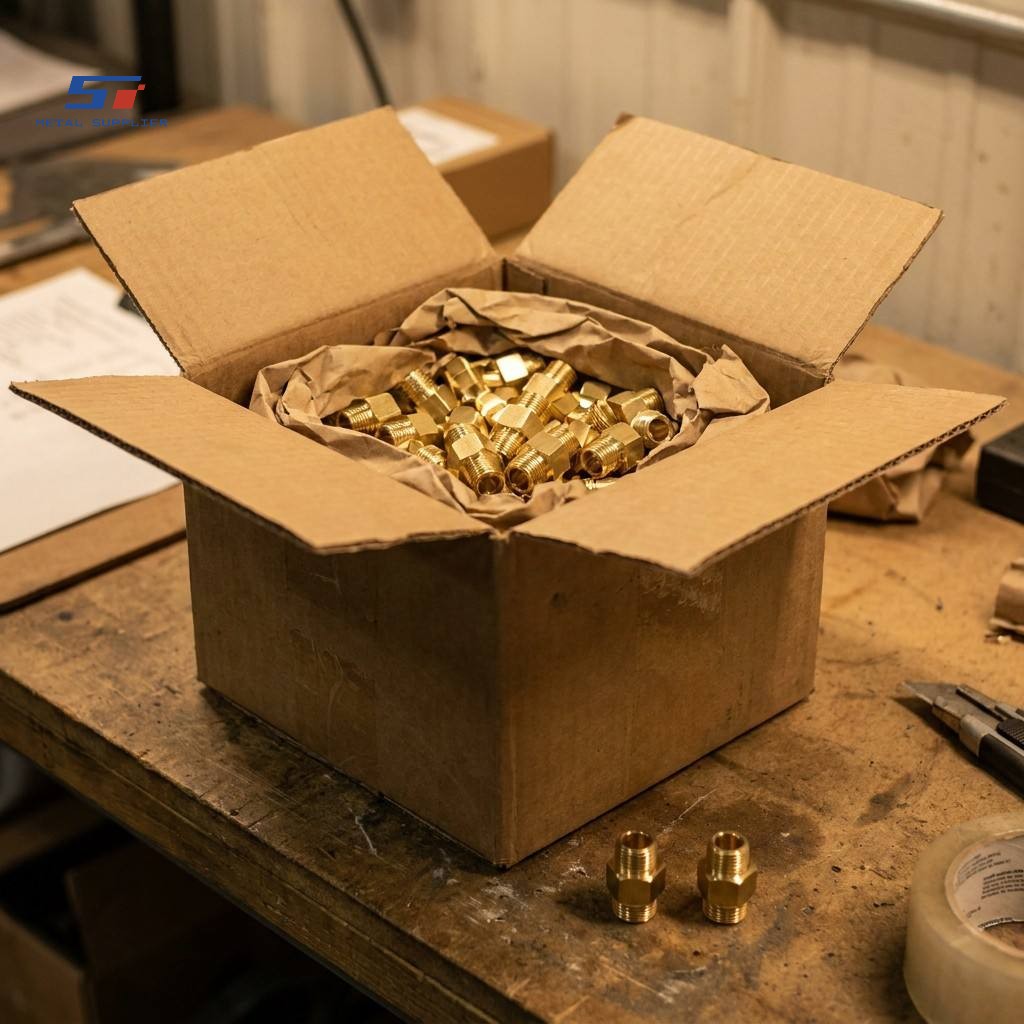

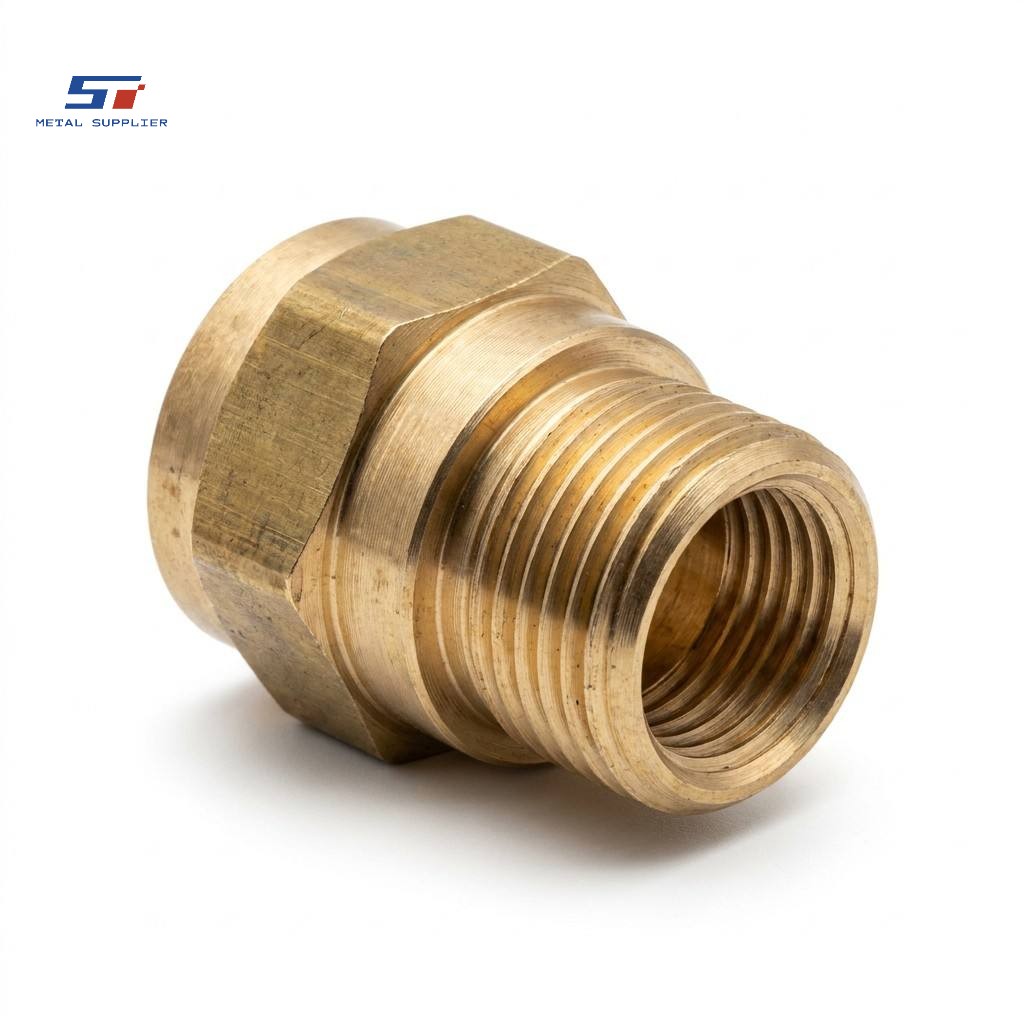

お客様のご指定のポート径とねじ仕様に合わせてCNC旋削加工された真鍮製継手です。空気圧、油圧、給水、計装システムなど、幅広い用途に対応します。材質はC36000快削真鍮、CW617N、海軍用真鍮からお選びいただけ、ねじ規格はNPT、BSP、メートルねじ、またはカスタムねじに対応可能です。本体外径はØ3～150mm、1本体あたり最大6ポートまで対応します。
製造プロセス :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)熱処理 :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.表面処理 :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingカスタマイズ可能 :
Yes注文（最小注文数量） :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.仕様

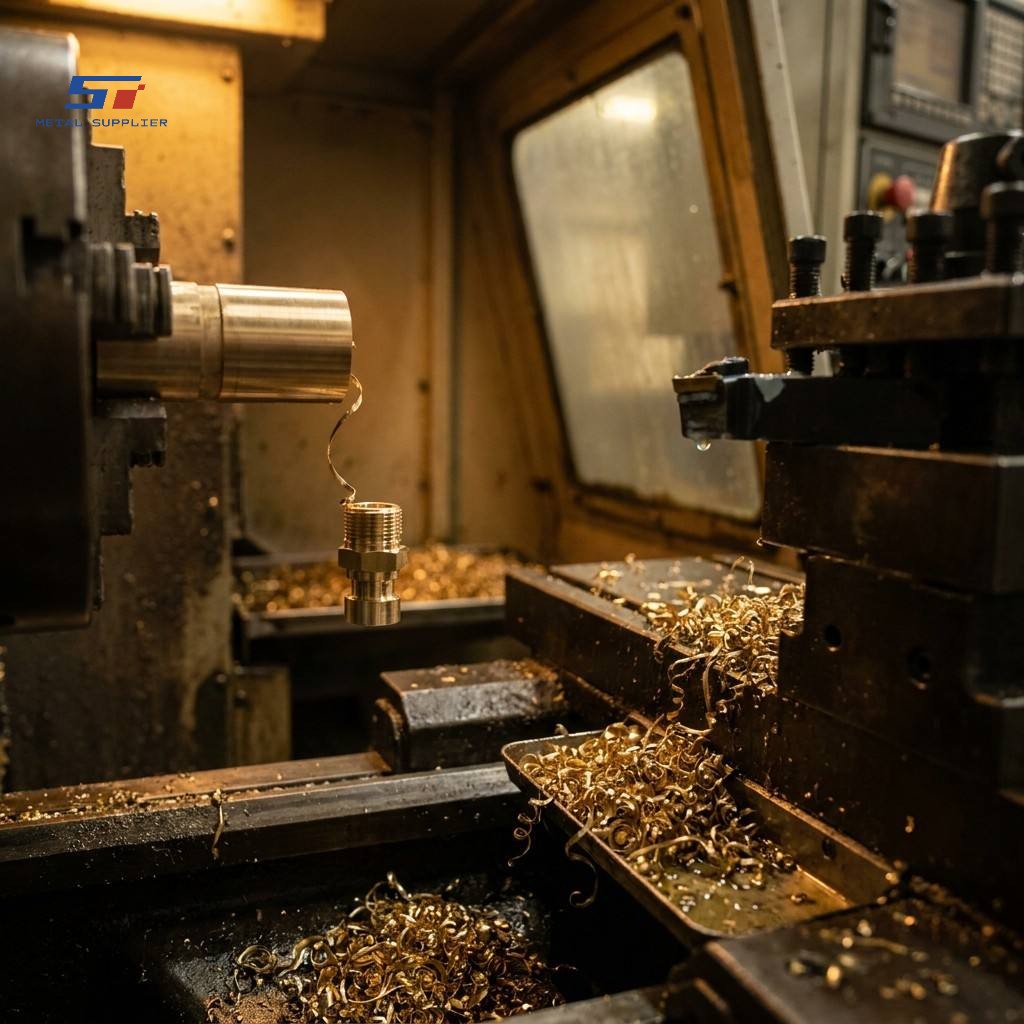

Shengtaoのカスタム径CNC旋削真鍮継手は、鋳造ではなく無垢の棒材から製造されるため、優れた機械的強度、均一な肉厚、そして精密なねじ山と確実なシールを実現する、クリーンで気孔のない表面が得られます。当社では、お客様の正確なポート構成と寸法に合わせてすべての継手を加工いたします。お客様の用途で、標準以外のポート径、特殊なねじの組み合わせ、またはカタログサプライヤーが在庫していないマルチポートボディが必要な場合でも、標準部品と同じ納期と品質で、お客様の図面に基づいて製造いたします。
真鍮は、優れた加工性と自然な耐食性、良好な熱伝導性および電気伝導性、そして火花に対する耐性を兼ね備えているため、継手材として最適です。可燃性ガスや液体の周囲でも安全に使用できます。当社の標準グレードはC36000快削真鍮で、旋削工具から直接、明るくきれいな表面仕上げが得られ、ねじ山も正確に保持します。EN規格の材料を必要とするヨーロッパのお客様には、EN 12164/12165に準拠したCW617N鍛造/機械加工真鍮を提供しています。船舶および海水用途には、より高い耐食性を備えた海軍用真鍮（C46400）を使用しています。飲料水システムには、脱亜鉛腐食耐性真鍮（DZR、CW602N）を提供しています。すべての材料は、ミルテストレポートを添えて出荷されます。
内部通路は、穴あけ、リーマ加工、バリ取り加工を施し、ゴミが詰まったり流れを妨げたりしない、バリのないきれいな流路を形成します。NPT、BSP、メートルねじ、SAE/JIC、カスタムプロファイルなど、すべてのねじは、部品が機械から出荷される前に、校正済みの合否ゲージで検証されます。Oリング溝、コーンシート、平面シール面などのシール機能は、信頼性の高い漏れのない組み立てに必要な表面仕上げと寸法公差で加工されます。完全な漏れテスト検証が必要なお客様には、指定圧力での水中空気テストを提供しています。真鍮製継手の図面をお送りいただければ、24時間以内にお見積もりいたします。
特注径のCNC旋削加工真鍮継手は、当社の主力製品の一つです。迅速な納品を保証するため、豊富な在庫を確保しており、お客様のご要望に応じて特大径のシームレスパイプを特注製作することも可能です。さらに、分光分析、機械的特性試験、圧力試験、非破壊検査（NDT）など、包括的なサービスも提供しています。
注: 特注直径のCNC旋削加工真鍮継手お客様の要件を満たす、またはお客様の顧客のプロジェクトに適した製品については、弊社の営業担当マネージャーまでお問い合わせください。メールアドレス：stsalesman4@stmetal001.com仕様書と技術パラメータファイルを送付していただければ、カスタマイズされた見積もりプランを作成いたします。 |
ビデオ
工場
よくある質問
Q:Shengtaoはどのような機械加工部品および製造サービスを提供していますか？
Shengtaoは中国に拠点を置くISO 9001認証取得済みのワンストップメーカーであり、10の製品カテゴリーにわたる精密機械加工および加工金属部品を提供しています。
• CNC精密加工部品 — 旋削加工、フライス加工、および5軸加工による複雑な部品
・プレス加工および成形加工金属部品 ― 順送金型プレス加工、深絞り加工、板金加工
・溶接・加工鋼製組立品 ― 構造溶接構造物、圧力容器シェル、パイプスプール
・油圧・空圧部品 ― ホーニング加工されたシリンダーバレル、クロムメッキされたピストンロッド、バルブボディ
・自動車用精密部品 ― ドライブトレイン、サスペンション、ステアリング、エンジン部品
・表面処理鋼部品 ― 鏡面研磨、電解研磨、硬質クロムメッキ、亜鉛／ニッケルメッキ
・精密チューブ・パイプ加工部品 ― チューブ端部加工、ホーニング、パイプスプールアセンブリ
・レーザーカットおよびウォータージェットカット部品 ― 最大厚さ150mmの精密2Dプロファイル
・機械加工されたパイプおよびチューブ継手 ― ねじ込み継手、鍛造フランジ、カスタムコネクタ
・特殊合金および高性能部品 — インコネル、ハステロイ、チタン、工具鋼部品
弊社ではお客様の図面に基づいて特注部品を製作いたします。既製品の標準品は販売しておりません。お見積もりをご希望の場合は、図面を添えて見積依頼書をお送りください。
Q:私の設計図面に基づいて特注部品を製造してもらえますか？どのようなファイル形式に対応していますか？
A:はい、お客様の図面に基づいた特注製造が当社の主要事業です。以下のものに対応しています。
• 2D図面：PDF、DWG、DXF
• 3Dモデル：STEP（.stp）、IGES（.igs）、SolidWorks（.SLDPRT / .SLDASM）、CATIA、Inventor
手順は簡単です。
1. 図面／模型、材料仕様、数量、および特別な要件を添えて送付してください。
2. お客様のファイルを確認する前に、秘密保持契約（NDA）を締結します。
3. 当社のエンジニアリングチームがDFM（製造性設計）レビューを実施し、懸念事項を指摘します。
4. 24～48時間以内に、価格、納期、技術的な注意事項を記載した正式な見積書をお送りします。
当社は、原材料の調達から機械加工、熱処理、表面仕上げ、検査、輸出梱包まで、すべてを自社で行い、お客様の組立ラインですぐに使用できる部品をお届けします。
Q:私の部品に必要な材料は、どのようなものを調達・加工できますか？
A:当社では、認証済みのミルテストレポート（MTR）付きの幅広い金属を調達し、加工しています。
ステンレス鋼：303、304、316、316L、321、410、420、430、2205、2507（二相ステンレス鋼／超二相ステンレス鋼）
炭素鋼：A36、1020、1045、A105、A106 Gr.B、API 5L X42–X80、S235、S355
合金鋼：4140、4340、8620、42CrMo4、34CrNiMo6、20CrMnTi、A387 Gr.11/22
アルミニウム: 6061-T6、7075-T6、5052、5083
工具鋼：D2、H13、M2、P20、S7
ニッケル合金：インコネル600/601/625/718、ハステロイC-276/C-22、モネル400
チタン: グレード 1、グレード 2、グレード 5 (Ti-6Al-4V)、グレード 23 (Ti-6Al-4V ELI)
真鍮・銅：C36000、C11000、C26000
仕様書に記載されていない材料が必要な場合は、お気軽にお問い合わせください。当社は認定された製鉄所と提携しており、一般用グレード、圧力容器用グレード、AMS/航空宇宙グレードの材料を調達できます。
Q:複雑な組立品の溶接・加工、および規格に準拠した作業は提供していますか？
A:はい。溶接と加工はShengtaoの中核的な能力であり、単体部品の溶接から、完全に溶接された構造フレーム、圧力容器シェル、パイプスプールまでを網羅しています。
溶接プロセス：SMAW、GMAW/MIG、GTAW/TIG、SAW（サブマージアーク）、FCAW、オービタルTIG
溶接士資格：AWS D1.1 / D1.6、ASME Section IX、EN ISO 9606
非破壊検査（NDE）機能：VT、PT、MT、UT、RT（X線）が100％利用可能、第三者の立会いも可能
私たちは以下の目的で製造しています。
• ASMEセクションVIIIディビジョン1 — 圧力容器
• ASME B31.1 / B31.3 / B31.4 — 動力、プロセス、および液体配管
• AWS D1.1 — 構造用鋼
• PED 2014/68/EU — 欧州圧力機器
• NACE MR0175 / ISO 15156 — 耐酸性
すべての製造品には、溶接図、WPS/PQR、溶接士資格、非破壊検査報告書、MTR、寸法検査、および水圧試験証明書を含む完全なデータブックが付属します。
Q:私の部品図面に関して、技術的なサポートや設計上のフィードバックを提供していただけますか？
A:はい、そして私たちはそれを推奨しています。社内のエンジニアリングチームが製造前にすべての図面をレビューし、DFM（製造性設計）に関するフィードバックを無償で提供しています。
私たちは以下の点を確認します。
・加工性：製造が困難または不可能な形状（例：鋭利な内角、加工不可能なアンダーカット、極端なアスペクト比）
・公差最適化：機能に影響を与えずにコストを削減できる、より緩い公差の寸法を特定する
・代替材料：指定された材料の納期が長い場合やコストが高すぎる場合は、同等のグレードの材料を提案する。
・コスト削減の機会：治具の簡素化、段取り時間の短縮、またはより効率的な工具の使用を可能にする変更
これは追加料金なしの付加価値サービスです。多くのお客様が、DFM（設計製造性）に関する提案を通じて、機能を維持しながら部品あたりのコストを15～30%削減しています。
お客様の書面による承認なしに、図面を修正することは一切ありません。すべてのDFM（設計製造性）に関する提案は、お客様にご確認いただけるよう、修正済みの図面に明確に記載されます。
注: 特注直径のCNC旋削加工真鍮継手お客様の要件を満たす、またはお客様の顧客のプロジェクトに適した製品については、弊社の営業担当マネージャーまでお問い合わせください。メールアドレス：stsalesman4@stmetal001.com仕様書と技術パラメータファイルを送付していただければ、カスタマイズされた見積もりプランを作成いたします。 |
お客様のご指定のポート径とねじ仕様に合わせてCNC旋削加工された真鍮製継手です。空気圧、油圧、給水、計装システムなど、幅広い用途に対応します。材質はC36000快削真鍮、CW617N、海軍用真鍮からお選びいただけ、ねじ規格はNPT、BSP、メートルねじ、またはカスタムねじに対応可能です。本体外径はØ3～150mm、1本体あたり最大6ポートまで対応します。
詳細

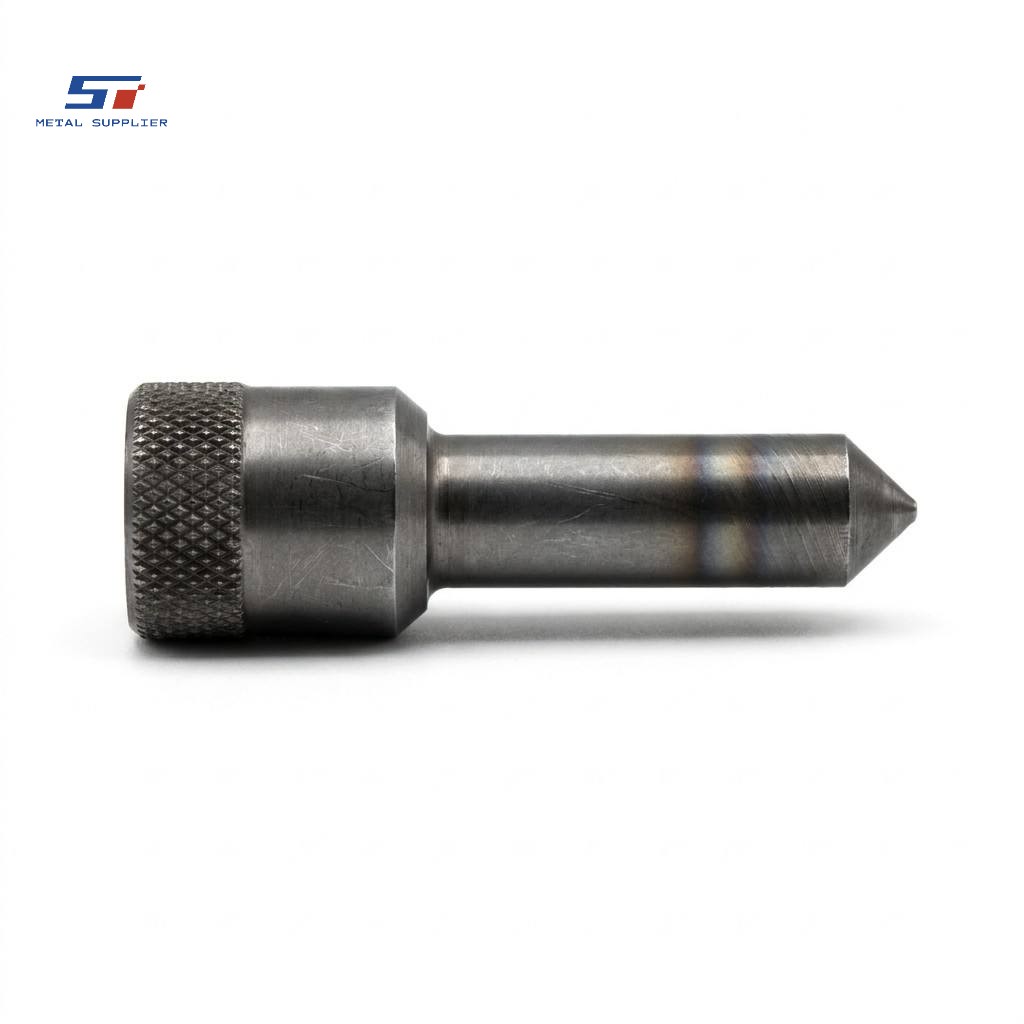

お客様の寸法および機械的要件に厳密に適合するよう製造された、OEM向けCNC旋削合金鋼ピン。工具、治具、自動車組立、重機械における位置決め、旋回、せん断、およびアライメント用途に適しています。4140、4340、8620、および42CrMo4の材質をご用意しており、オプションで熱処理およびセンタレス研削仕上げが可能です。直径Ø2～150mm、長さ5～800mm。
詳細

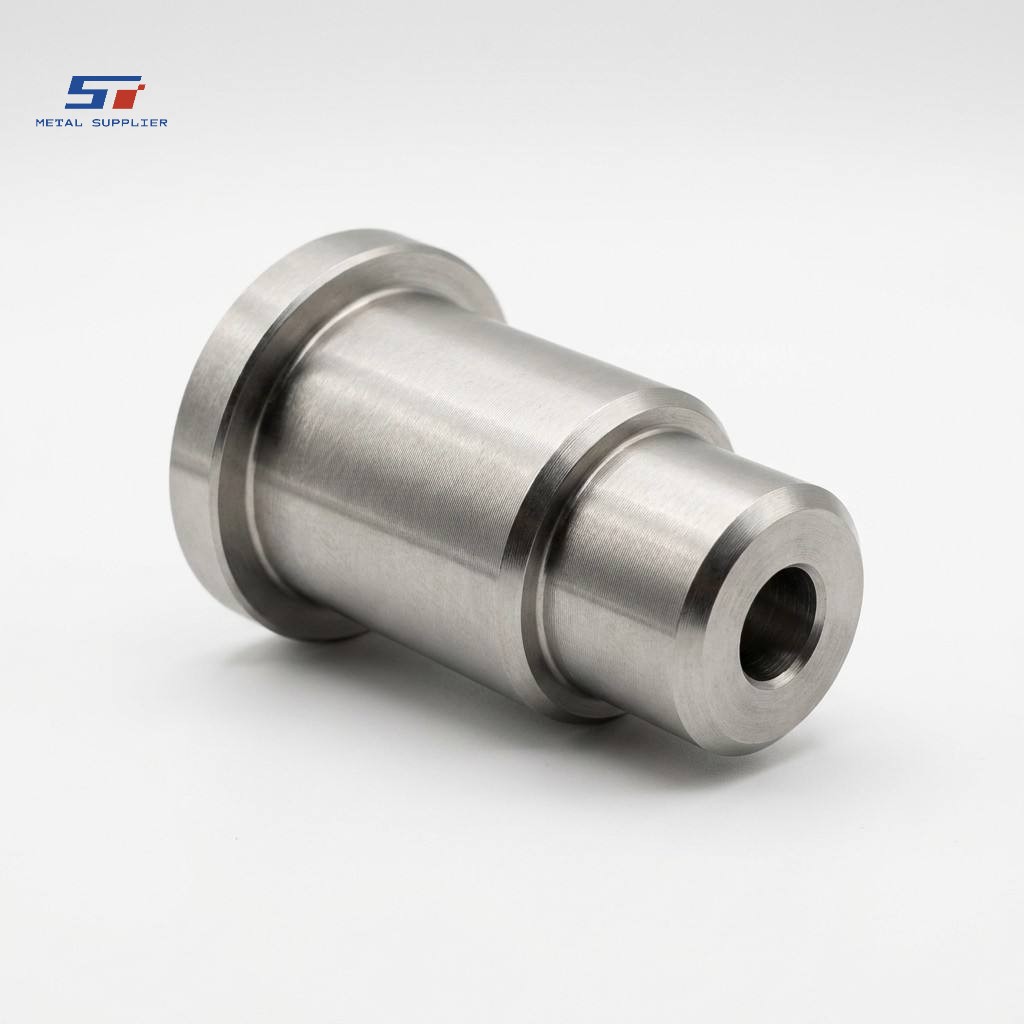

複数の直径、内径、溝、ねじ山が一体化された、多段階CNC旋削加工ステンレス鋼スリーブ。油圧シリンダースペーサー、ポンプ摩耗スリーブ、ベアリングアダプタ、精密組立品向けに設計されています。標準材質は304/316/316L。二相ステンレス鋼2205および17-4PHもご用意しています。外径Ø10～300mm、内径Ø6～280mm、最大8段階の直径変化に対応可能です。
詳細
複数の直径、内径、溝、ねじ山が一体化された、多段階CNC旋削加工ステンレス鋼スリーブ。油圧シリンダースペーサー、ポンプ摩耗スリーブ、ベアリングアダプタ、精密組立品向けに設計されています。標準材質は304/316/316L。二相ステンレス鋼2205および17-4PHもご用意しています。外径Ø10～300mm、内径Ø6～280mm、最大8段階の直径変化に対応可能です。
詳細

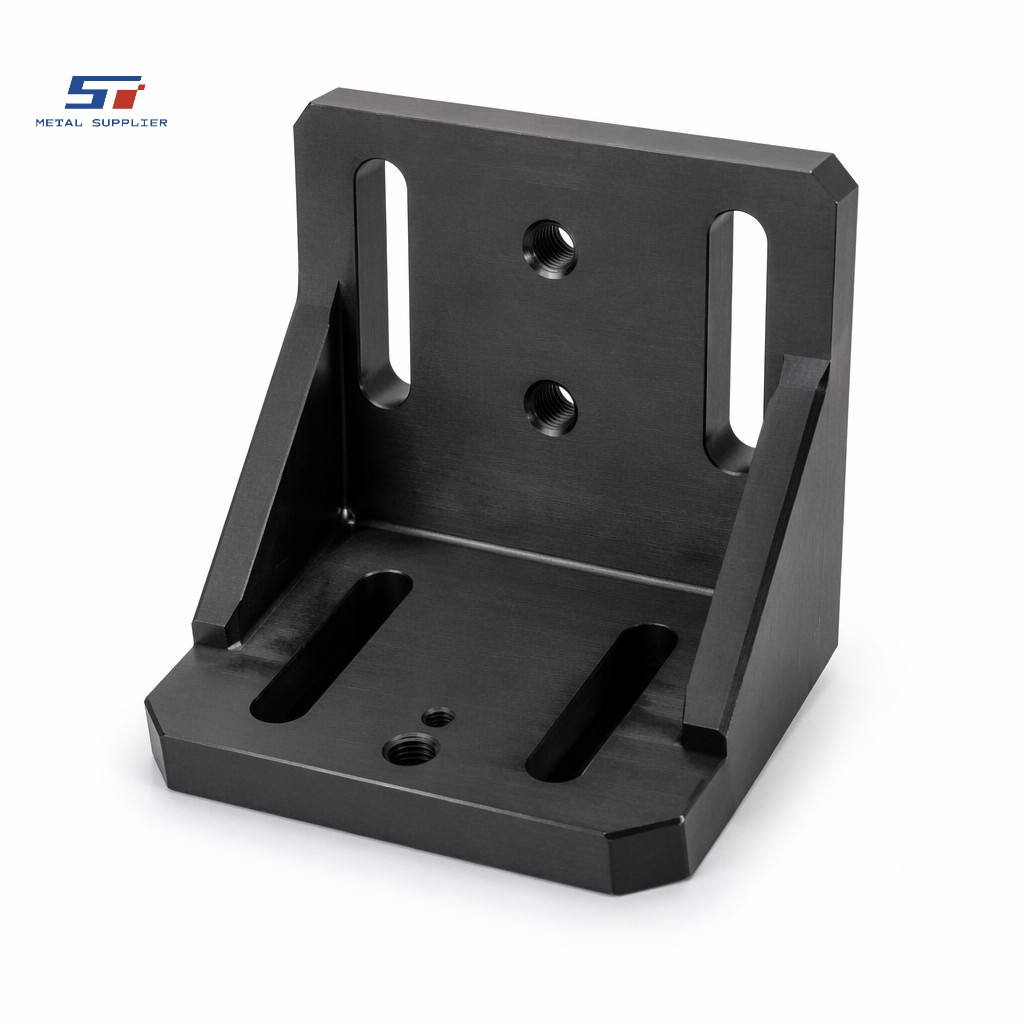

構造用CNCフライス加工炭素鋼ブラケットは、鋼板またはビレットから機械加工され、産業機械、建設機械、構造アセンブリにおける荷重支持、位置合わせ、および取り付け用途に使用されます。A36、1045、S355、および4140グレードが用意されており、亜鉛メッキまたは粉体塗装を選択可能です。最大寸法は1,200 × 800 × 300 mmで、耐荷重は設計に基づいて計算されます。
詳細

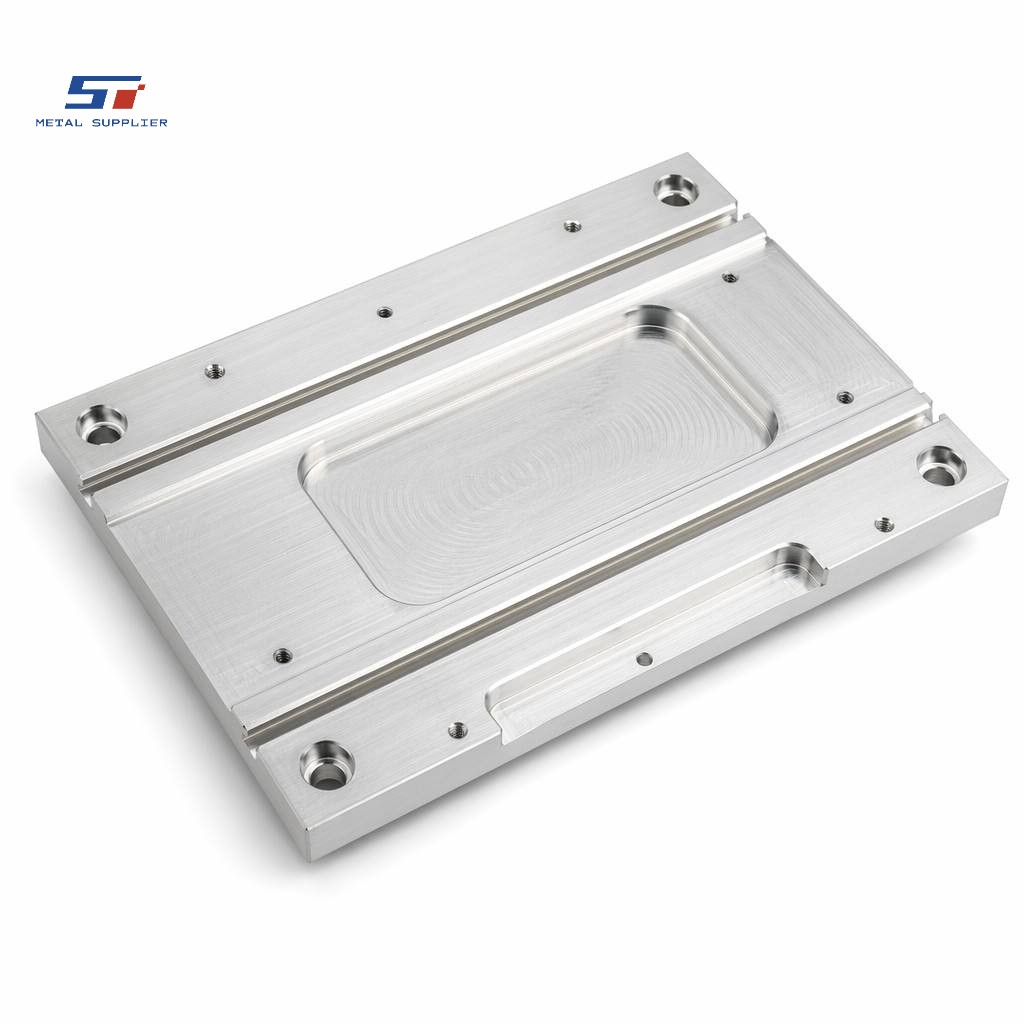

お客様のご要望に合わせた形状のCNCフライス加工アルミニウム合金板。精密なポケット、スロット、ねじ穴、輪郭加工面を備え、お客様の仕様に正確に適合します。自動化機器パネル、電子機器筐体、軽量構造部品、試作品から量産まで幅広く対応可能です。材質は6061-T6、7075-T6、5052、5083から選択でき、陽極酸化処理もオプションで承ります。最大板サイズは1,200×800×200mmです。
詳細

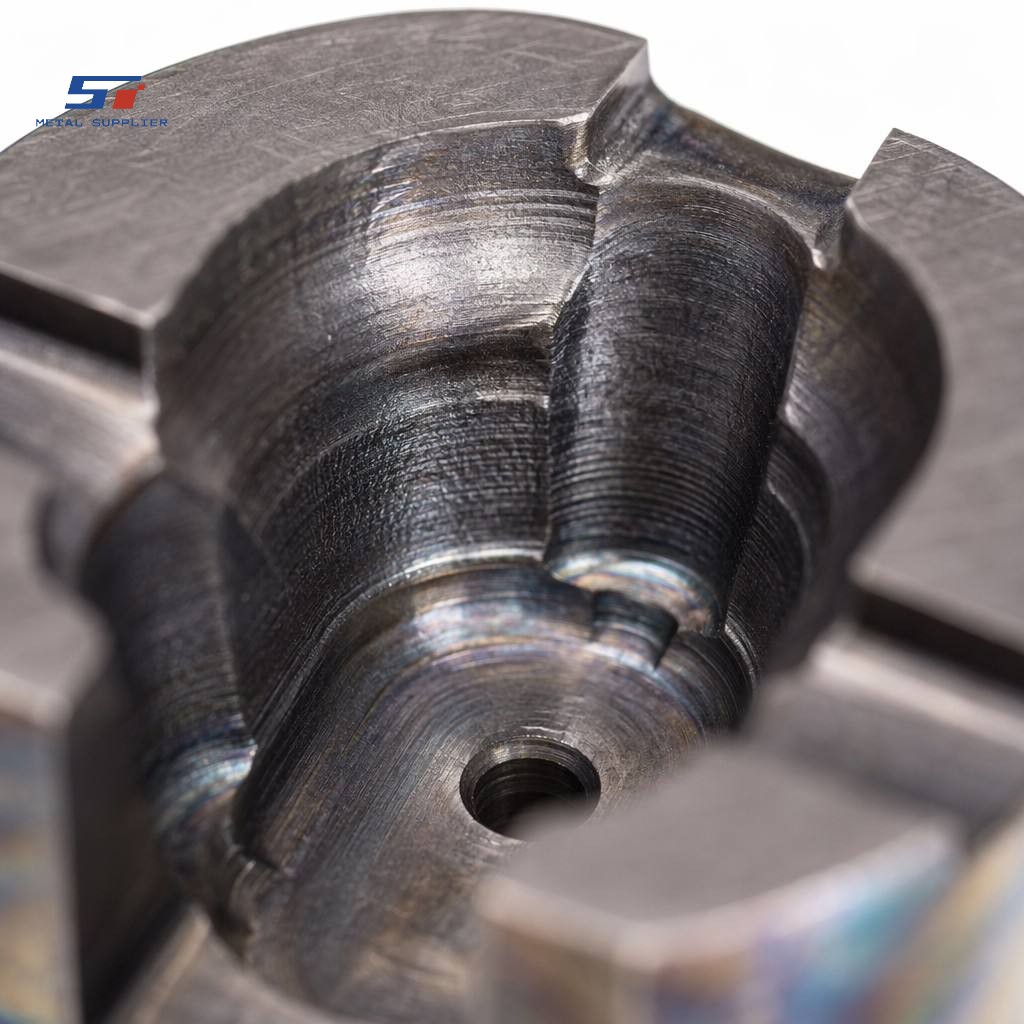

複雑な形状のCNCフライス加工工具鋼ダイブロック。射出成形金型、ダイカスト金型、金属成形工具向けに、複雑な空洞、多層表面、冷却チャネル、精密な穴を備えています。D2、H13、P20、M2グレードに対応し、真空熱処理により48～62HRCの硬度を実現。最大ブロックサイズは800×600×400mm、3D曲面加工にも対応しています。
詳細

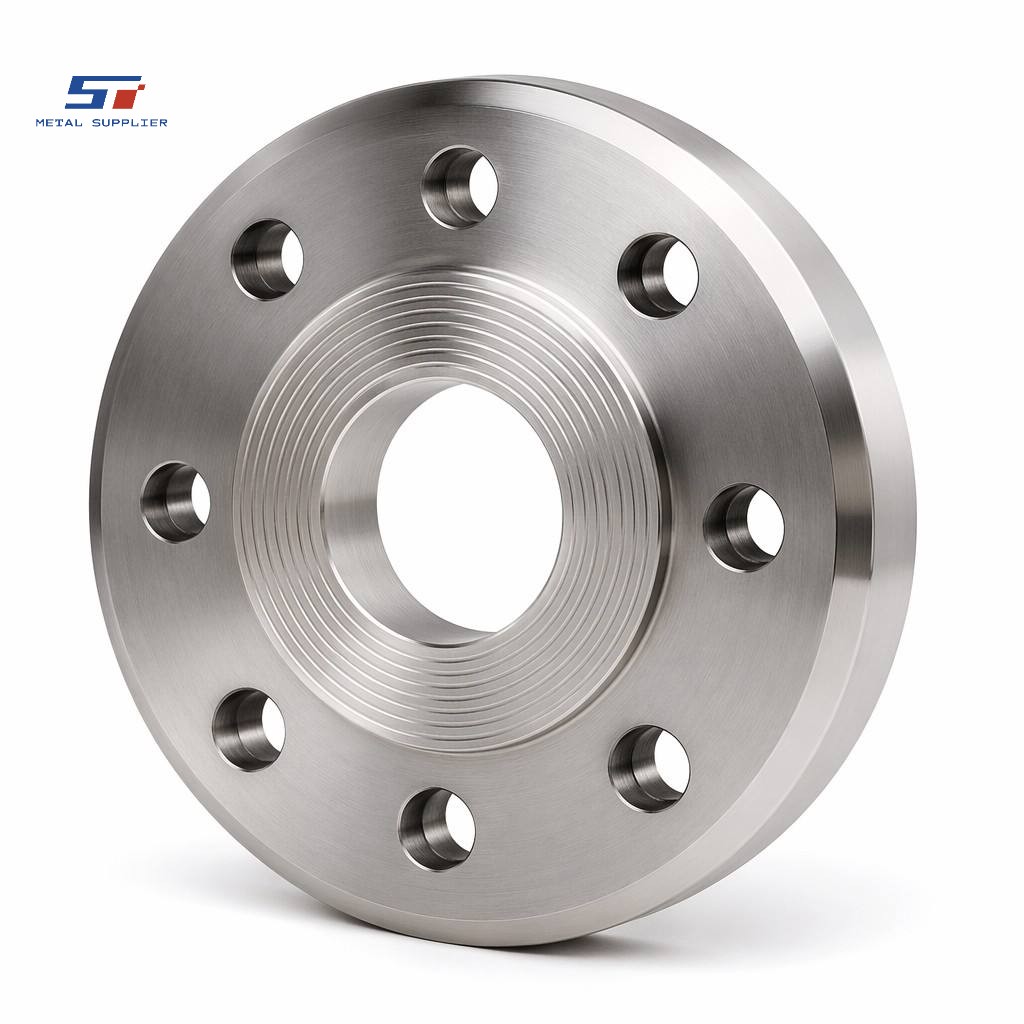

精密な面出し、ボルト穴あけ、および内径加工を施した、ASME B16.5 / EN 1092-1 の寸法要件に準拠したCNCフライス加工による高精度二相ステンレス鋼フランジ。高強度で耐塩化物性に優れた二相ステンレス鋼グレード2205および2507は、海洋、化学、および海水淡水化用途に適しています。サイズはDN15～DN600（1/2インチ～24インチ）、圧力クラスは150～2500です。
