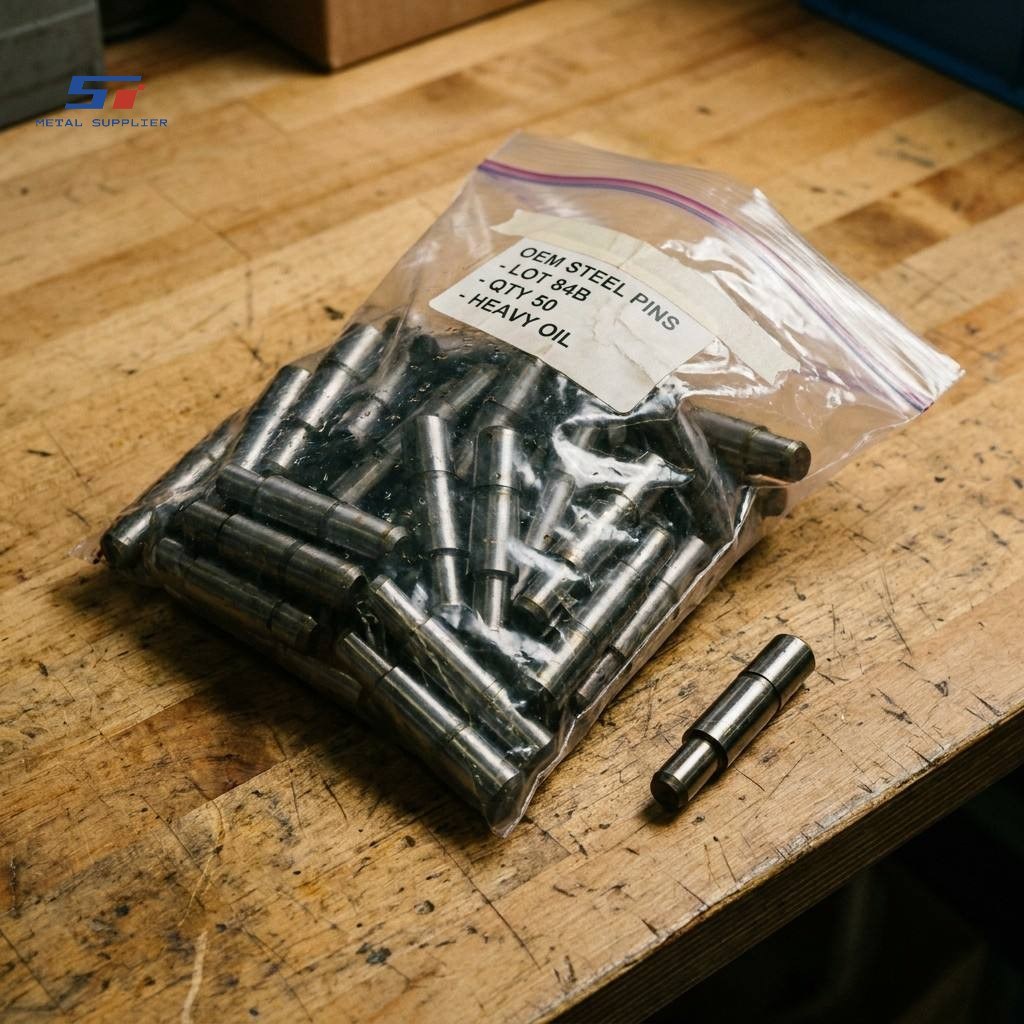

お客様の寸法および機械的要件に厳密に適合するよう製造された、OEM向けCNC旋削合金鋼ピン。工具、治具、自動車組立、重機械における位置決め、旋回、せん断、およびアライメント用途に適しています。4140、4340、8620、および42CrMo4の材質をご用意しており、オプションで熱処理およびセンタレス研削仕上げが可能です。直径Ø2～150mm、長さ5～800mm。
製造プロセス :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)熱処理 :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.表面処理 :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingカスタマイズ可能 :
Yes注文（最小注文数量） :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.仕様

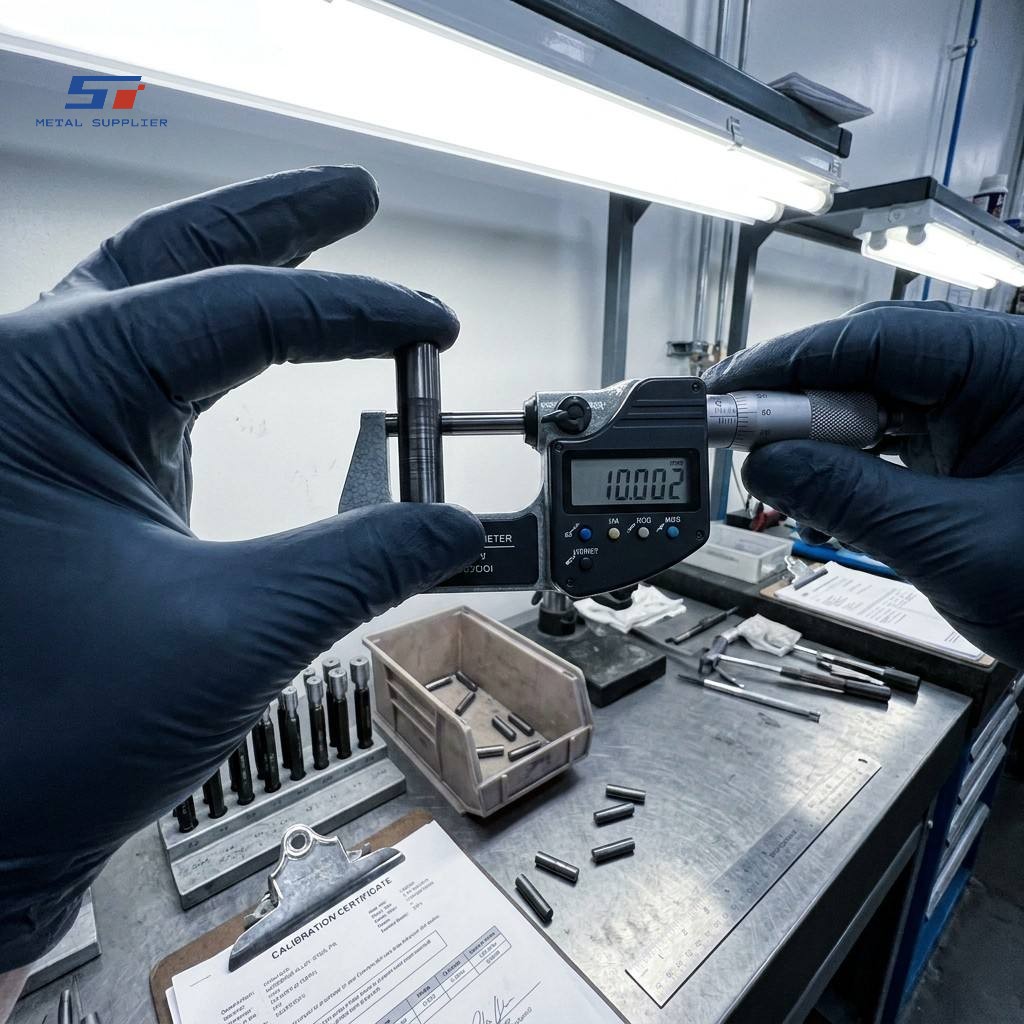

ShengtaoのOEM CNC旋削合金鋼ピンは、ソリッドバー材から始まり、CNC旋盤でお客様の正確な寸法、機械的特性、表面仕上げ要件に合わせて加工されます。旋削後、厳しい直径公差や優れた表面仕上げが求められるピンは、センタレス研削を経て、直径精度±0.005 mm、真円度0.003 mm以内、表面粗さRa 0.4～0.8 µmを実現します。これは、高再現性治具で使用される位置決めピンや、焼き付きや過度の組み立て力なしにリーマ加工された穴に確実に圧入する必要のあるダウエルピンに必要な精度レベルです。
当社が使用する合金鋼のグレードは、ピンの機械的用途に合わせて選定されます。4140 (42CrMo4) は、最も頻繁に指定されるグレードです。焼入れと焼き戻しを 28～40 HRC に施すことで、ピボットピン、クレビスピン、一般的な位置決めピンに適した、強度、靭性、耐摩耗性の優れたバランスを実現します。焼入れ深さが重要な大径ピンには、4340 がより高い焼入れ性を提供し、35～45 HRC に焼き戻しされます。ピンに硬く耐摩耗性のある表面が必要で、かつ破損せずに衝撃を吸収する必要があるもの (せん断ピンや重機のピボットピン) には、8620 (20CrMnTi) を使用し、表面を 58～62 HRC に浸炭処理し、靭性の高い延性のある芯部を維持します。転がり接触や高い表面応力を受けるピン（ベアリングニードルや精密ダウエルピンなど）には、EN31（52100）ベアリング鋼を58～64HRCまで焼入れすることで、最高の表面耐久性が得られます。
当社では、あらゆる一般的な形状のピンを製造しています。ストレート円筒形、一軸上に複数の直径を持つ段付きピン、六角頭、丸頭、平頭、特殊頭のピン、保持リングやOリング用の溝付きピン、ロック用途のテーパーピン、外ねじまたは内ねじ付きねじピン、ショルダーピン（ストリッパーボルト）などです。表面処理は、亜鉛メッキ、亜鉛ニッケル合金、黒色酸化処理、リン酸塩処理、硬質クロムメッキなど、使用環境に合わせて施します。ピンの図面をお送りいただければ、24時間以内にお見積もりいたします。
OEM CNC旋削加工合金鋼ピンは、当社の主力製品の一つです。迅速な納品を保証するため、豊富な在庫を確保しており、お客様のご要望に応じて特大径シームレスパイプのカスタマイズも承ります。さらに、分光分析、機械的特性試験、圧力試験、非破壊検査（NDT）など、包括的なサービスも提供しています。
注: OEM CNC旋削合金鋼ピンお客様の要件を満たす、またはお客様の顧客のプロジェクトに適した製品については、弊社の営業担当マネージャーまでお問い合わせください。メールアドレス：stsalesman4@stmetal001.com仕様書と技術パラメータファイルを送付していただければ、カスタマイズされた見積もりプランを作成いたします。 |
ビデオ
工場
よくある質問
Q:Shengtaoはどのような機械加工部品および製造サービスを提供していますか？
Shengtaoは中国に拠点を置くISO 9001認証取得済みのワンストップメーカーであり、10の製品カテゴリーにわたる精密機械加工および加工金属部品を提供しています。
• CNC精密加工部品 — 旋削加工、フライス加工、および5軸加工による複雑な部品
・プレス加工および成形加工金属部品 ― 順送金型プレス加工、深絞り加工、板金加工
・溶接・加工鋼製組立品 ― 構造溶接構造物、圧力容器シェル、パイプスプール
・油圧・空圧部品 ― ホーニング加工されたシリンダーバレル、クロムメッキされたピストンロッド、バルブボディ
・自動車用精密部品 ― ドライブトレイン、サスペンション、ステアリング、エンジン部品
・表面処理鋼部品 ― 鏡面研磨、電解研磨、硬質クロムメッキ、亜鉛／ニッケルメッキ
・精密チューブ・パイプ加工部品 ― チューブ端部加工、ホーニング、パイプスプールアセンブリ
・レーザーカットおよびウォータージェットカット部品 ― 最大厚さ150mmの精密2Dプロファイル
・機械加工されたパイプおよびチューブ継手 ― ねじ込み継手、鍛造フランジ、カスタムコネクタ
・特殊合金および高性能部品 — インコネル、ハステロイ、チタン、工具鋼部品
弊社ではお客様の図面に基づいて特注部品を製作いたします。既製品の標準品は販売しておりません。お見積もりをご希望の場合は、図面を添えて見積依頼書をお送りください。
Q:私の設計図面に基づいて特注部品を製造してもらえますか？どのようなファイル形式に対応していますか？
A:はい、お客様の図面に基づいた特注製造が当社の主要事業です。以下のものに対応しています。
• 2D図面：PDF、DWG、DXF
• 3Dモデル：STEP（.stp）、IGES（.igs）、SolidWorks（.SLDPRT / .SLDASM）、CATIA、Inventor
手順は簡単です。
1. 図面／模型、材料仕様、数量、および特別な要件を添えて送付してください。
2. お客様のファイルを確認する前に、秘密保持契約（NDA）を締結します。
3. 当社のエンジニアリングチームがDFM（製造性設計）レビューを実施し、懸念事項を指摘します。
4. 24～48時間以内に、価格、納期、技術的な注意事項を記載した正式な見積書をお送りします。
当社は、原材料の調達から機械加工、熱処理、表面仕上げ、検査、輸出梱包まで、すべてを自社で行い、お客様の組立ラインですぐに使用できる部品をお届けします。
Q:私の部品に必要な材料は、どのようなものを調達・加工できますか？
A:当社では、認証済みのミルテストレポート（MTR）付きの幅広い金属を調達し、加工しています。
ステンレス鋼：303、304、316、316L、321、410、420、430、2205、2507（二相ステンレス鋼／超二相ステンレス鋼）
炭素鋼：A36、1020、1045、A105、A106 Gr.B、API 5L X42–X80、S235、S355
合金鋼：4140、4340、8620、42CrMo4、34CrNiMo6、20CrMnTi、A387 Gr.11/22
アルミニウム: 6061-T6、7075-T6、5052、5083
工具鋼：D2、H13、M2、P20、S7
ニッケル合金：インコネル600/601/625/718、ハステロイC-276/C-22、モネル400
チタン: グレード 1、グレード 2、グレード 5 (Ti-6Al-4V)、グレード 23 (Ti-6Al-4V ELI)
真鍮・銅：C36000、C11000、C26000
仕様書に記載されていない材料が必要な場合は、お気軽にお問い合わせください。当社は認定された製鉄所と提携しており、一般用グレード、圧力容器用グレード、AMS/航空宇宙グレードの材料を調達できます。
Q:複雑な組立品の溶接・加工、および規格に準拠した作業は提供していますか？
A:はい。溶接と加工はShengtaoの中核的な能力であり、単体部品の溶接から、完全に溶接された構造フレーム、圧力容器シェル、パイプスプールまでを網羅しています。
溶接プロセス：SMAW、GMAW/MIG、GTAW/TIG、SAW（サブマージアーク）、FCAW、オービタルTIG
溶接士資格：AWS D1.1 / D1.6、ASME Section IX、EN ISO 9606
非破壊検査（NDE）機能：VT、PT、MT、UT、RT（X線）が100％利用可能、第三者の立会いも可能
私たちは以下の目的で製造しています。
• ASMEセクションVIIIディビジョン1 — 圧力容器
• ASME B31.1 / B31.3 / B31.4 — 動力、プロセス、および液体配管
• AWS D1.1 — 構造用鋼
• PED 2014/68/EU — 欧州圧力機器
• NACE MR0175 / ISO 15156 — 耐酸性
すべての製造品には、溶接図、WPS/PQR、溶接士資格、非破壊検査報告書、MTR、寸法検査、および水圧試験証明書を含む完全なデータブックが付属します。
Q:私の部品図面に関して、技術的なサポートや設計上のフィードバックを提供していただけますか？
A:はい、そして私たちはそれを推奨しています。社内のエンジニアリングチームが製造前にすべての図面をレビューし、DFM（製造性設計）に関するフィードバックを無償で提供しています。
私たちは以下の点を確認します。
・加工性：製造が困難または不可能な形状（例：鋭利な内角、加工不可能なアンダーカット、極端なアスペクト比）
・公差最適化：機能に影響を与えずにコストを削減できる、より緩い公差の寸法を特定する
・代替材料：指定された材料の納期が長い場合やコストが高すぎる場合は、同等のグレードの材料を提案する。
・コスト削減の機会：治具の簡素化、段取り時間の短縮、またはより効率的な工具の使用を可能にする変更
これは追加料金なしの付加価値サービスです。多くのお客様が、DFM（設計製造性）に関する提案を通じて、機能を維持しながら部品あたりのコストを15～30%削減しています。
お客様の書面による承認なしに、図面を修正することは一切ありません。すべてのDFM（設計製造性）に関する提案は、お客様にご確認いただけるよう、修正済みの図面に明確に記載されます。
注: OEM CNC旋削合金鋼ピンお客様の要件を満たす、またはお客様の顧客のプロジェクトに適した製品については、弊社の営業担当マネージャーまでお問い合わせください。メールアドレス：stsalesman4@stmetal001.com仕様書と技術パラメータファイルを送付していただければ、カスタマイズされた見積もりプランを作成いたします。 |
